接触式高低温冲击机

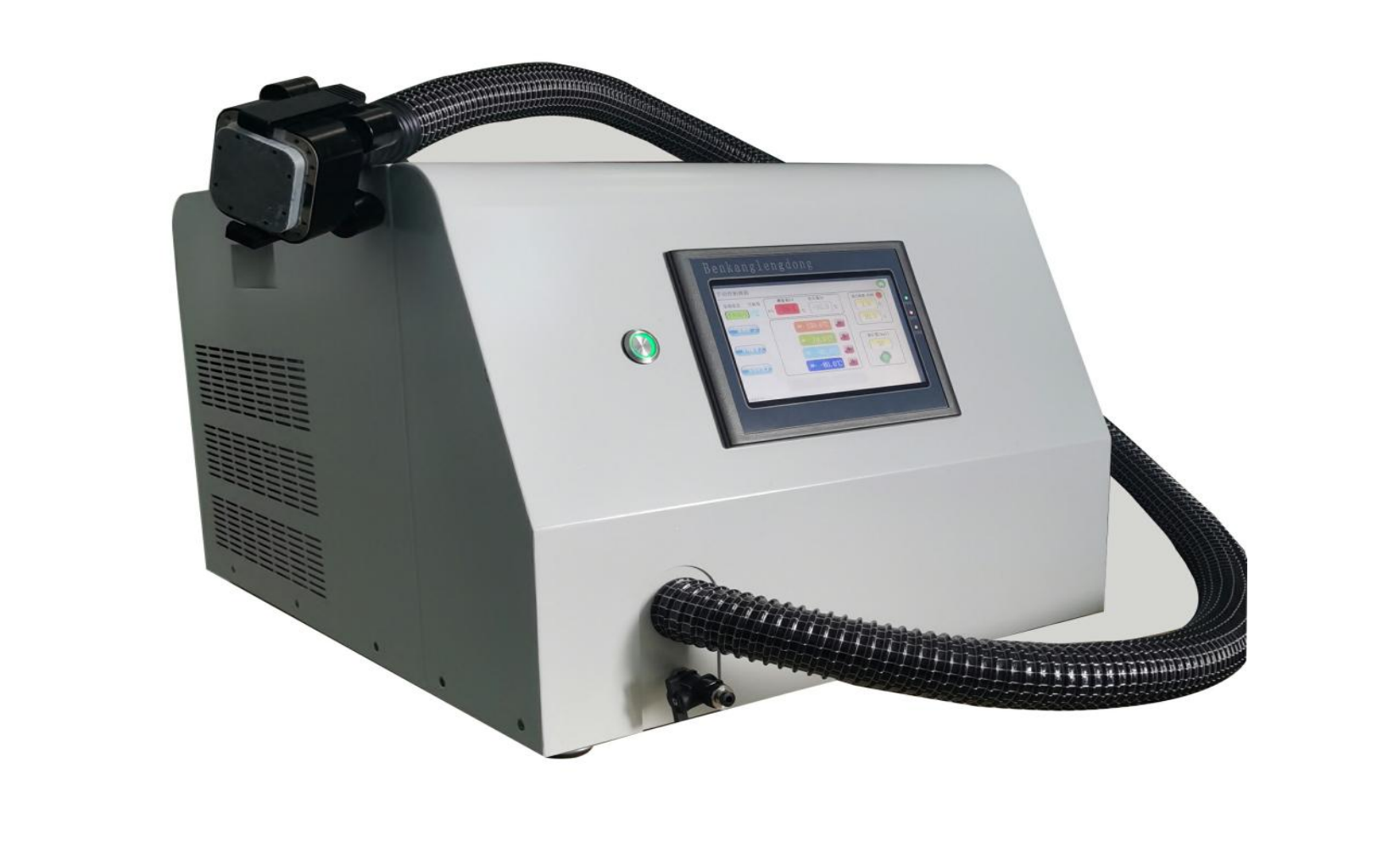

KL-MAX-TC G45

KL-MAX-TC G45 是一台精密的接触式高低温冲击机，采用的设计和技术，具有广泛的温度范围:-45℃至+200℃，通过与热头尖端直接接触，精确地持续刺激 DUT 达到所需的温度。

KL-MAX-TC G45 接触式高低温冲击机热头设计具有高效率和灵活性，允许定制热头尖端，以适应不同的IC 尺寸和接口变化。

通过高清触摸屏或远程通信接口可以设置温度，查看历史数据记录等，同时可以在触摸屏上查看温度曲线。系统可以在 IC 上提供快速和精确的温度转换，即使是在设备功率变化的情况下，也可以使用经过验证的终端 DUT 技术，采用外部的RTD 或热电偶来进行温度控制。

特点

温度范围:-45℃~+200℃

温度稳定性:±1℃

机械制冷，无TEC 衰减问题，触摸屏操作，人机交互界面

支持DUT 温度控制，配备Purge Air 功能

桌面式设计，低噪音、低震动、低环境散热温度波动小

应用

适用于IC 特性、测试和失效分析:

ATE,SLT 和工作台

高低温测试箱/低温冷却机代换 OEM 集成

技术规格

温度性能： -45℃至+200℃

典型温度转换率： 25℃ 至-40℃;≤2Min

温控精度： ±1℃

冷却功率： 355W @ 0℃; 80W @-30℃

如需详细参数，请联系我们!

可用选项

各种尺寸热头尖端(根据IC 尺寸进行定制)

各种DUT/样品接口(根据客户治具、Socket 或电路板形状定制) CDA 空气干燥机(用于低温测试时防止结露)

热头夹紧支架:

1. 万向夹紧支架:提供热头X、Y、Z 方向的定位。

2. 手动夹紧支架:可固定在工作台上，提供可自由活动的支架，手动定位。

3. 气动夹紧支架:气动支架提供热头的X、Y、Z 方向定位，并具备控制热头向下

压力(最大100psi) 的能力(此支架需要客户提供 50~100psi 压力的压缩空气)。

可以在室温下直接操作，省去拉扯各种测试线缆的烦恼。

·可以单独给某一颗芯片升降温，其他器件依然工作在室温中，方便问题的排除。

· 升降温速率快，节省工程师宝贵的时间，极大地提高测试效率。

· 对于使用Socket 的芯片和已经焊接到PCB 的芯片都适用。

· 具有防冷凝和防结霜功能。

· 免维护，插电即可使用，无需冷水机、液氮等外围辅助设备及耗材，长期使用成本低。

· 噪音低，给工程师创造一个安静地工作环境。

注解:制冷能力采用“可达到的最低温度点@待测器件热功耗”的形式表示。例如:-40℃@90W，意思是当待测器件热功耗为90W 时，该设备可以把温度降低并稳定到-40℃。其他数值以此类推。

更多产品资料请联系我们！
